1.الإجراءات الميدانية قبل إجراء اختبار اللهب

1) إيقاف جهاز نظام الإنذار :

خلال إجراء الاختبار الميداني في الموقع بعد تركيب جهاز الاستشعار فإن جهاز نظام
الإنذار قد يعرقل العملية في الموقع. تحذير، لكي لا تحصل هذه المشكلة

2) طلب التعاون حول استخدام الموقع سابقا :

 أحيانا يرفض إجراء اختبار اللهب في الموقع نظرا لقلق من عرقلة العملية. لذلك يجب طلب التعاون من المكتب المعني بالموقع سابقا.

2. طريقة الاختبار لأداء جهار الاستشعار

العلاقة بين تحديد الوقت للجهاز لحساسية اللهب وتشغيل جهاز الاستشعار

العلاقة بين تحديد الوقت للجهاز لحساسية اللهب وتشغيل جهاز الاستشعار
سيظهر الجهاز لحساسية اللهب إنذارَ الحرائق بعد مرور الوقت الأطول من الوقت الذي كان تحديده.
على سبيل المثال، الجهاز لحساسية اللهب الذي تم تحديده عند 5 ثوان لا يعمل في 4 ثوان.

إن الضوء المتلألئ عند الشاشة بدون إرسال إنذار الحرائق يشير إلى أن الجهاز يدرك اللهب.



1) اختبار باستخدام الولاّعة

طريقة الاختبار

تستخدم هذه الطريقة عندما تريد اختبار تشغيل الجهاز ببساطة في 1 ~ 3 متر. وهذه المسافة تعتمد على الدرجة الحساسية التي تم تحديدها داخل جهاز سابقا.




2)  اختبار بسيط باستخدام الشعلة (torch )

طريقة الاختبار

تستخدم هذه الطريقة عندما تريد اختبار تشغيل الجهاز في 5 ~ 10 مترا.
اذا استمر اللهب من الشعلة(torch ) خلال وقت أطول من الوقت الذي كان تحديده، مما سيؤدي إلى تشغيل نظام إنذار الحرائق. وفي هذه حالة فإن الدرجة الحساسية لللهب تعتمد على حجم اللهب.

كما أن اللهب الأزرق من الشعلة(torch ) صغير للغاية فاقلبْه. لذلك رجّه حتى يرتفع اللهب الأصفر وجعله أن يرتفع حتى يستشعر الجهاز.

إن تشغيل جهاز الاستشعار يعتمد على

① الدرجة الحساسية
② زمن التأخير(تحديد الوقت)
③ المسافة بين جهاز الاستشعار واللهب
④ حجم اللهب لذلك ارتفعْ الشعلة حتى يصل حجمها إلى الدرجة المناسبة للحساسية.

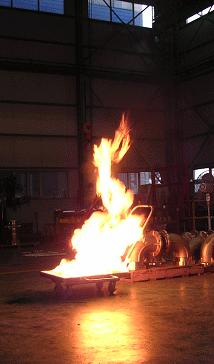

3) طريقة الاختبار باستخدام الإناء لحرائق الوقود

طريقة الاختبار



عند العملية الاختبارية ضمن المسافة العادية للاستشعار
(استخدمْ حجم الإناء : 33cm(W) x 33cm(L) x 5cm(H) )
اذا كانت المسافة غير مناسبة لاختبار الجهاز باستخدام الولاّعة أو مصباح الشعلة (torch )، فيجب استخدام الإناء من أجل التأكد من تشغيل الجهاز حسب حجم الحرائق. وحسب المعايير الكورية عند تفتيش معدات الحرائق يجب كل الأجهزة استشعارَالحرائق التي أخلفت المعايير المتفق عليها ويجب تشغيلها في هذه الحالة.
وعند العملية الاختبارية، تحتاج إلى المياه الكافي تحت الإناء والفراغ الكافي بين الإناء والأرض من أجل انقطاع توصيل الحرارة بينهما. (الاستفسار إلى الشركة ضروري.)



 عند العملية الاختبارية في مسافة ما يقرب من الحد الأقصى للاستشعار
(استخدمْ حجم الإناء : 70cm(W) x 70cm(L) x 5cm(H)) )
اختبرْ بنفس الطريقة مع الطريقة الأولى. واذا كان إناء (33cm(W) x 33cm(L) x 5cm(H)) غير كافي لاستشعار الحرائق بسبب المسافة البعيدة فالرجاء استخدام إناء أكبر خلال العملية الاختبارية ب (70cm(W) x 70cm(L) x 5cm(H)) بموجب المعايير الكورية عند تفتيش معدات الحرائق.
(غالبًا يمكن إجراء الاختبار باستخدام الإناء الصغير.)



4) اختبار بجهاز الاختبار للشركة
   اذا كان لديك المشكلة في الاختبار مع الحرائق فيمكنك استخدام جهاز الاختبار للشركة.



UV/IR test lamp – مدى الاستشعار : 5m على الأكث



شغِّل الجهاز بعد التأكد من البطارية.

   ثبِّت اتجاه UV/IR test lamp نحو جهاز الاستشعار..
التأكد من تشغيل جهاز الاستشعار..

IR3 test lamp – مدى الاستشعار : 5m على الأكثر



شغِّل الجهاز بعد التأكد من البطارية.

   ثبِّت اتجاه UV/IR test lamp نحو جهاز الاستشعار..
التأكد من تشغيل جهاز الاستشعار..


IR3 test lamp للمدى الطويل (FS-20) – مدى الاستشعار : m 20 على الأكثر



 شغِّل الجهاز
( في الخارج – البطارية / في الداخل – المنفذ الكهربائي (V 220 ( )
جهِّز الجهاز حتى يعمل بسلاسة خلال التشغيل.

 جهِّز الجهاز حتى يعمل بسلاسة خلال التشغيل.افتحْ زر

افتحْ زر CHOPPER . (التأكد من 4V )
ثبِّت اتجاه IR3 test lamp نحو جهاز الاستشعار..
التأكد من تشغيل جهاز الاستشعار.

جهاز الاختبار المستخدم للهب (FS-10)



نصِّب الجهاز ضمن زوايا من الاستشعار.
 أشعلْ فوهة الغاز.
التأكد من تشغيل جهاز الاستشعار.
